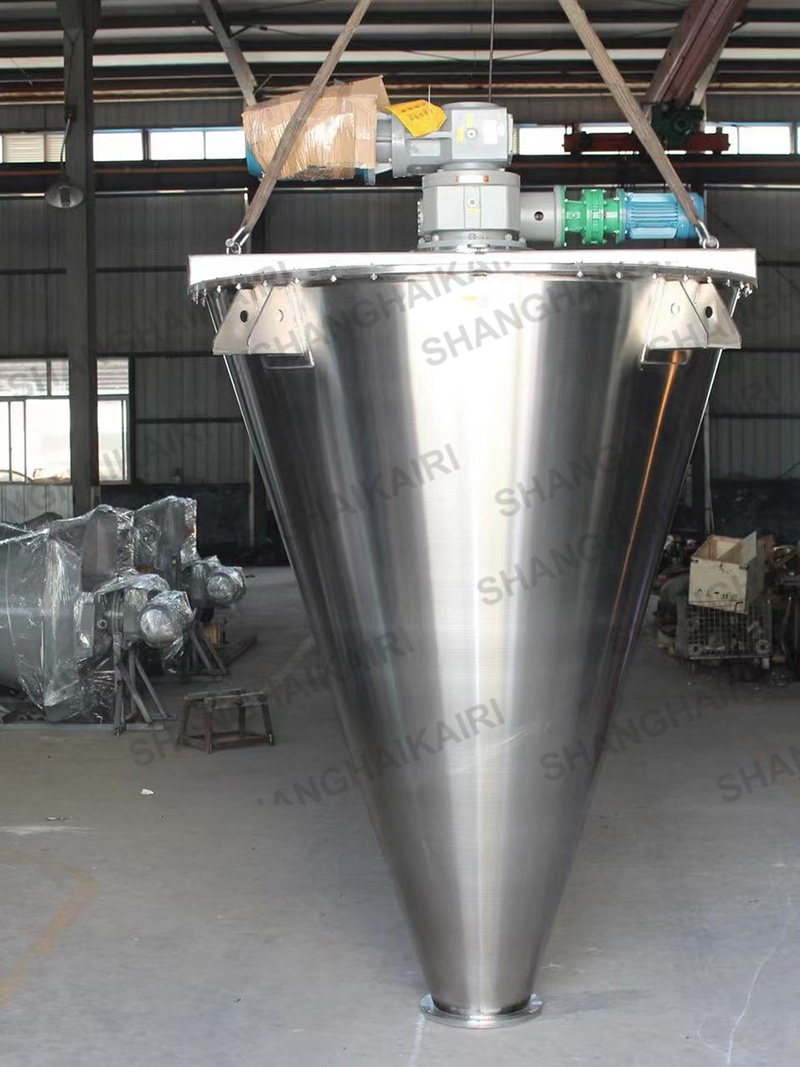

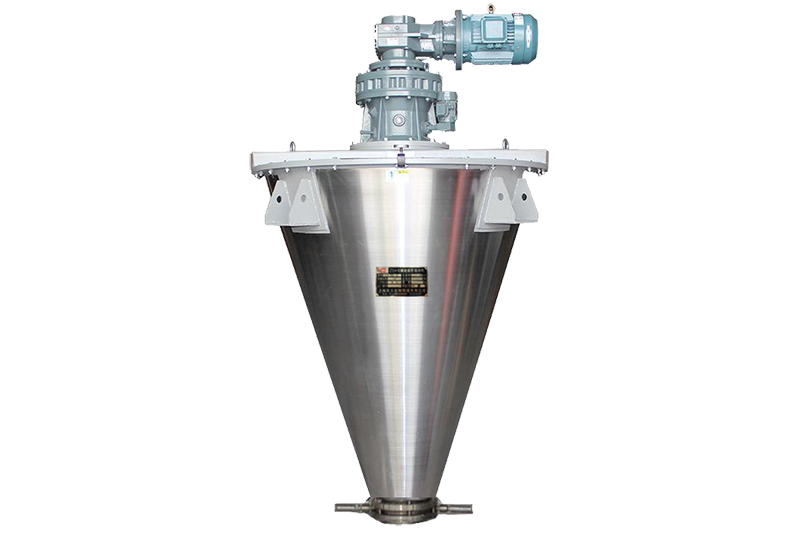

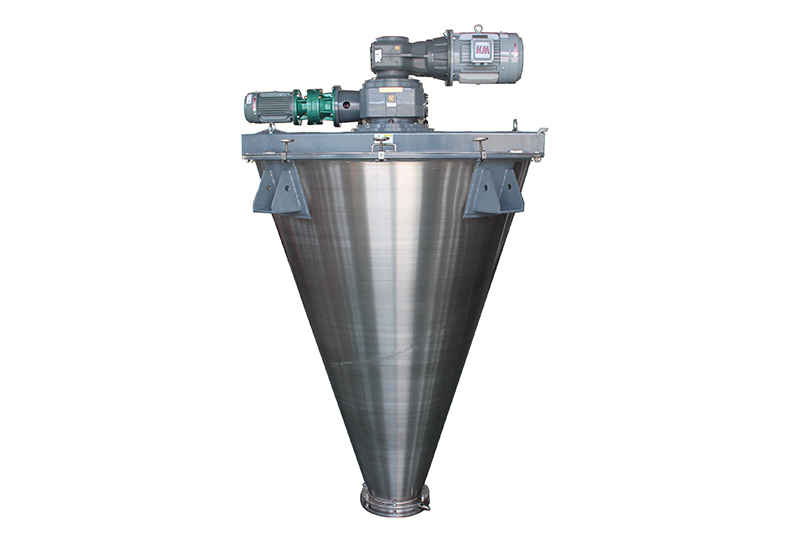

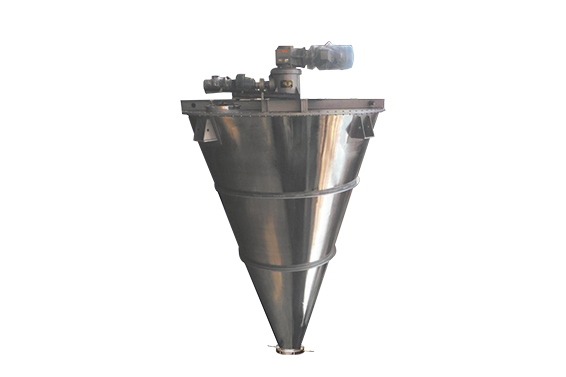

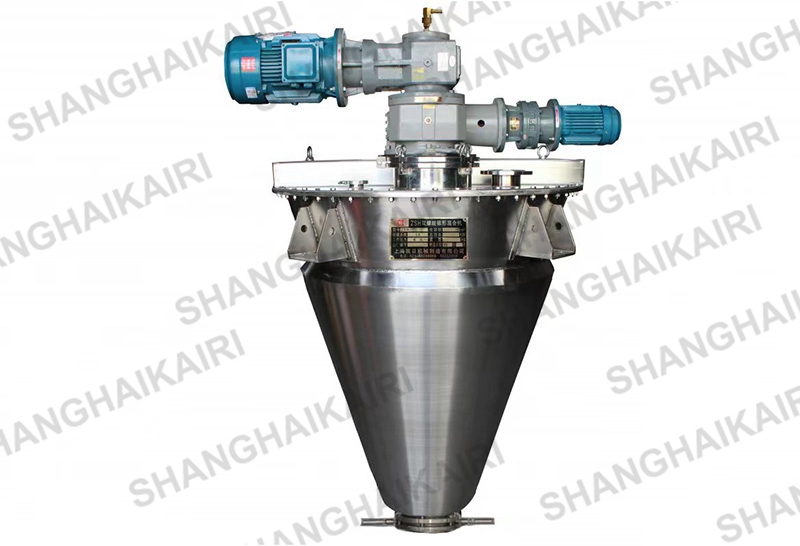

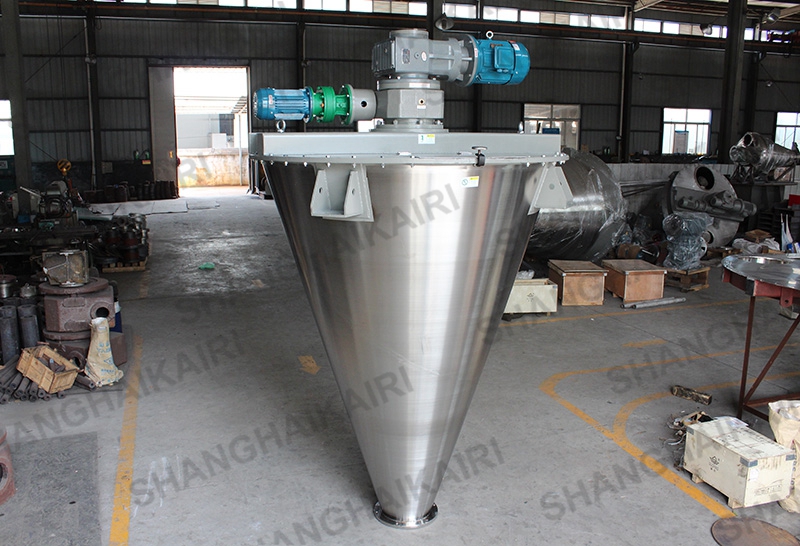

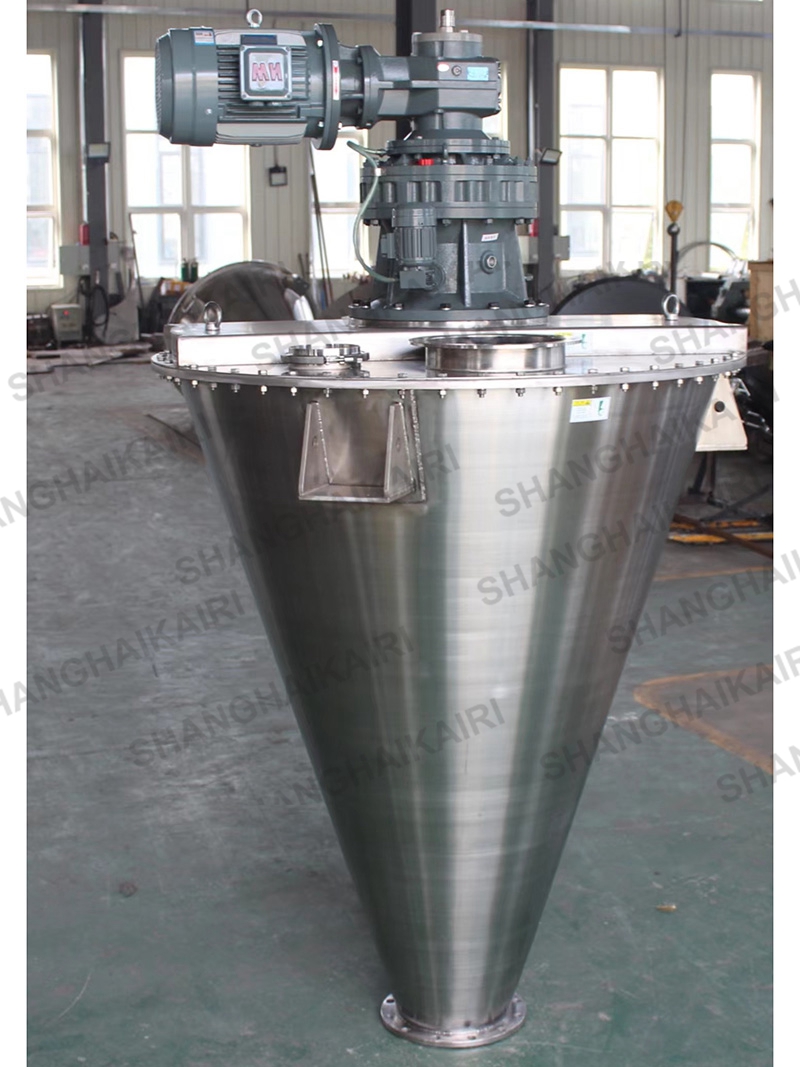

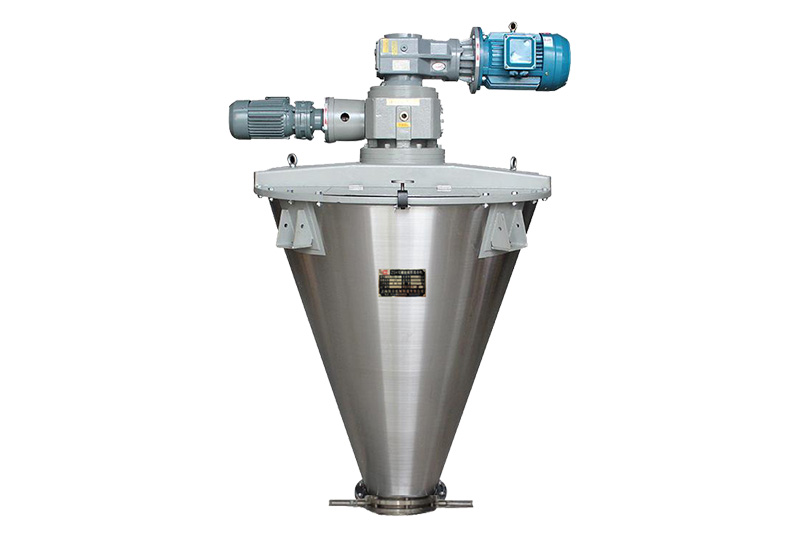

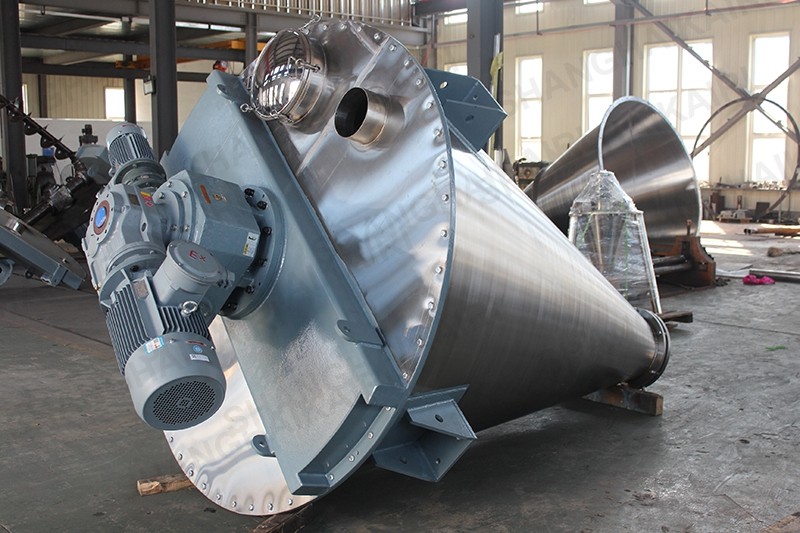

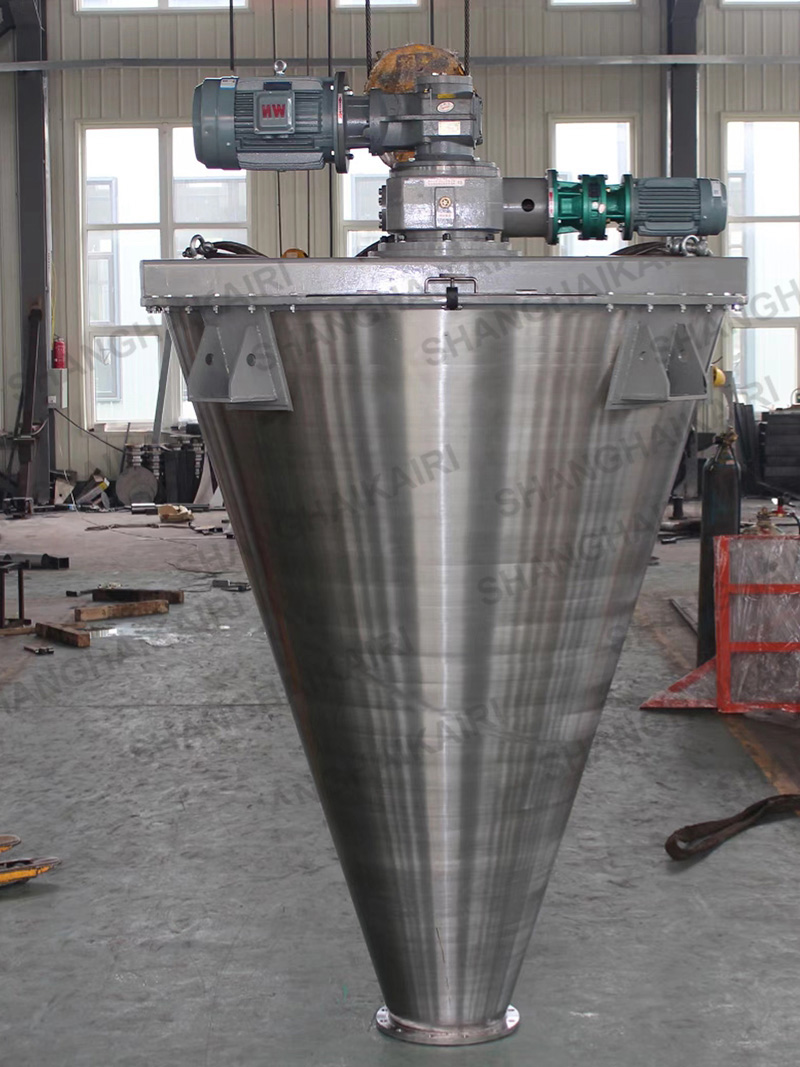

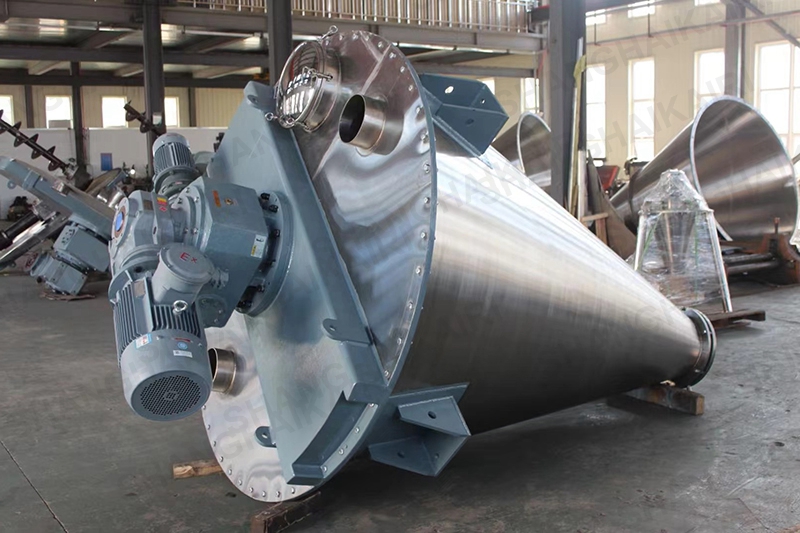

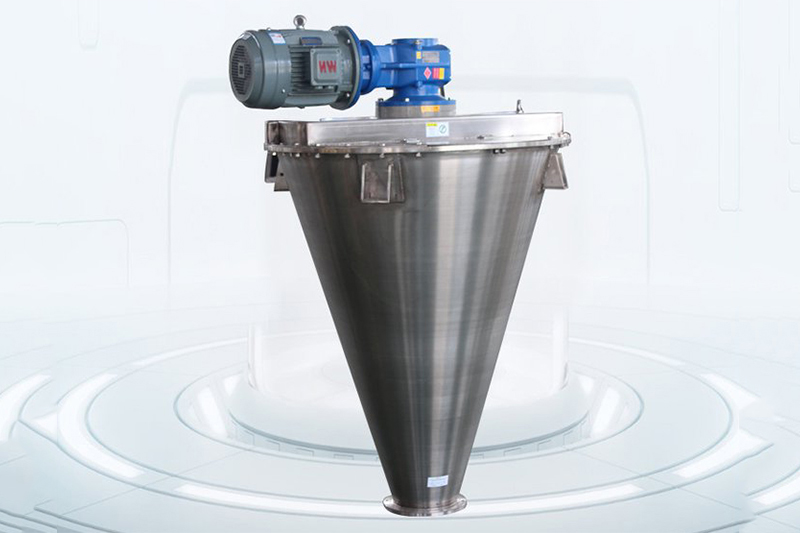

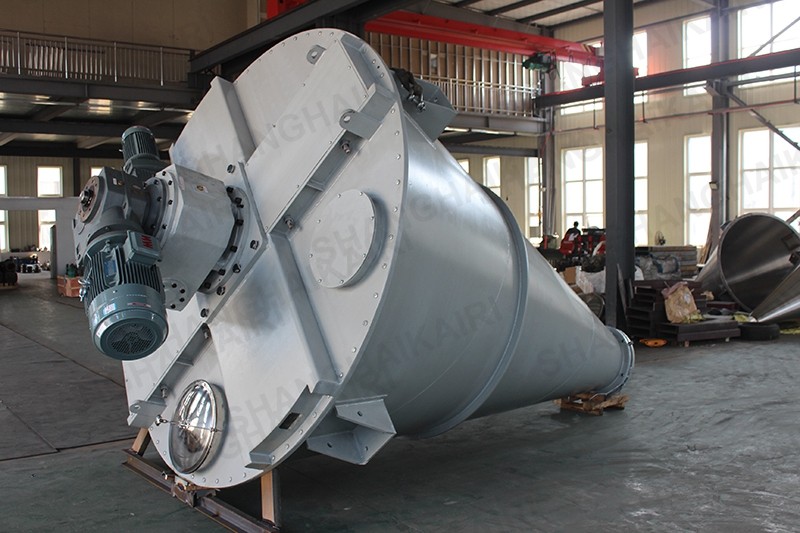

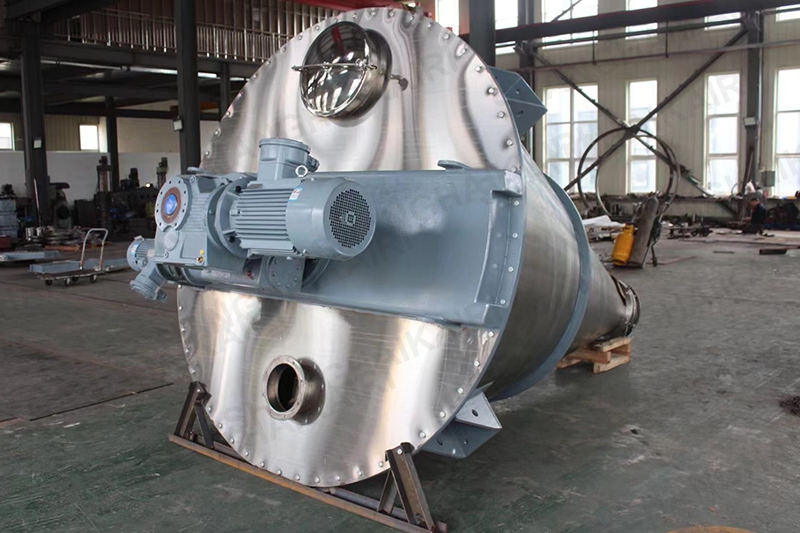

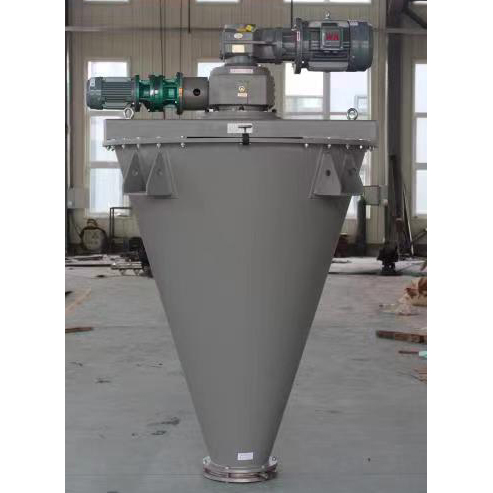

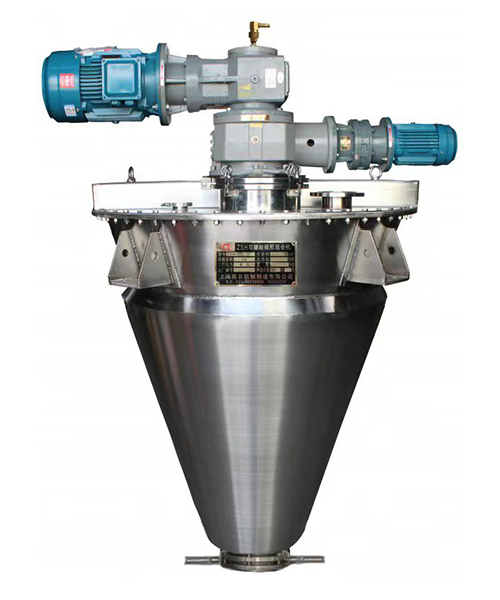

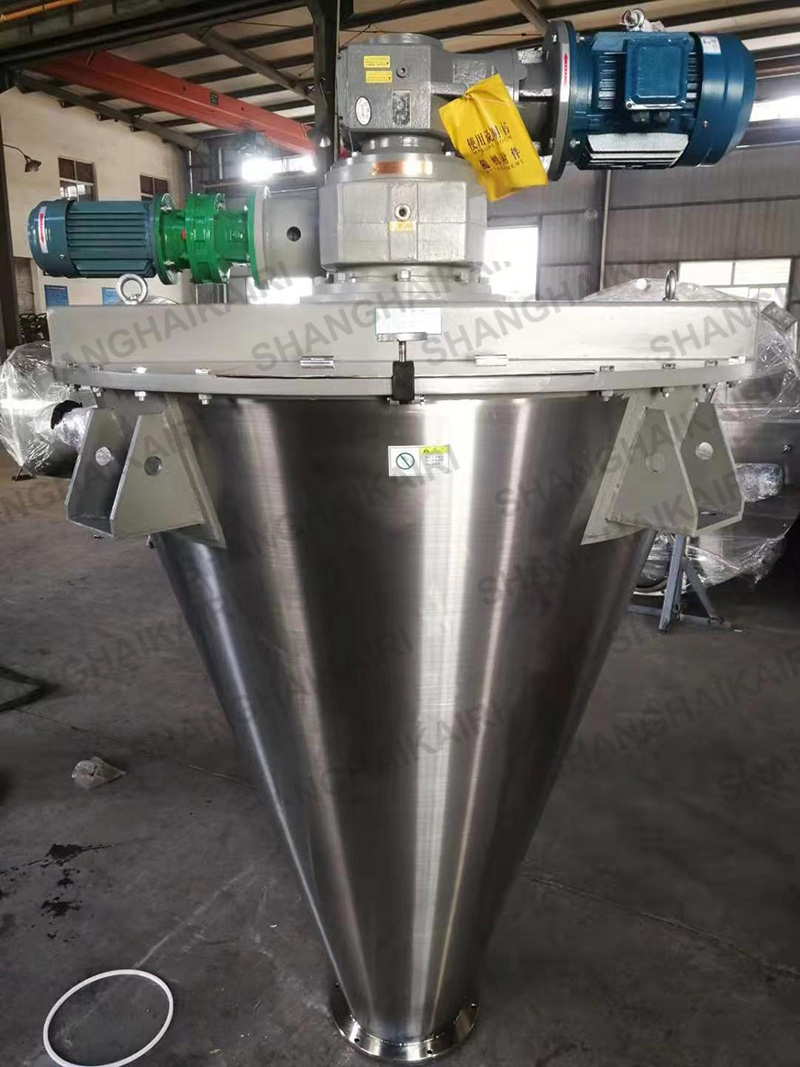

ZSH-系列双螺旋锥形混合机

设备描述：

该系列机广泛应用于化工、农药、染料、食品、电池材料、稀土等行业，粉体与粉体、粉体与液体（少量）的混合。

设备特点：

1、具备对混合物料放料无残留的高标准要求。

2、柔和的搅拌方式不破坏易碎物料如晶体料。

3、低能耗的搅拌效果更适用物料的化学反应。

4、上盖可做成圆弧结构避免卫生清理死角。

该机混合型式先进、造型美观、结构设计合理、比其他类型混合速度快，混合物料精度高，动力消耗低，装载系数大，使用寿命长，操作条件良好，清理、维护方便。该机筒盖部分可掀起打开，清洗方便；独立设计，创新大开门卸料结构，出料迅速，无残留，解决了以往转盘式（老式）出料不通畅，阻挡夹带物料，残留量多、不易清洗和拆装等缺点。本系列混合机集国内外同类产品之优点，并设计带有喷液装置，设备工作时两根非对称螺旋按顺时针快速自转，将物料向上提升。同时又沿筒臂慢速公转，促使物料在机内流动，短时间内达到高精度混合。

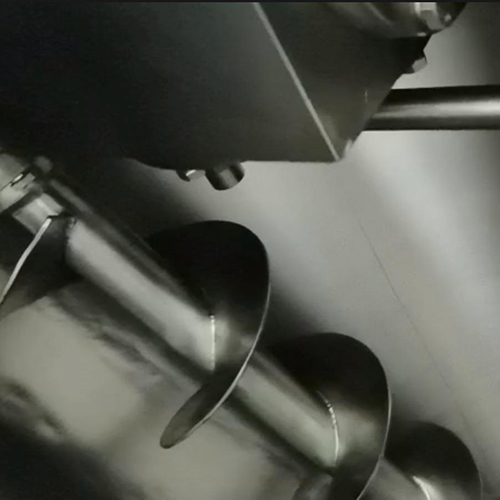

ZSH型双螺旋锥形混合机的搅拌部件为两条不对称长短螺旋；二条螺旋在绕自己的轴线自转转动的同时,还借助悬臂的转动，环绕锥形容器的中心轴，沿锥形容器的内壁做行星公转运动；本设备通过螺旋的自转、转臂带动的公转使物料反复提升，在锥体内产生剪切、对流、扩散等复合运动，短时间内达到混合均匀、精度高。该机的优点是应用范围广、适应性强、容积大、出料无残留、效率高、节能。

ZSH型双螺旋锥形混合机适用于粉料与粉料、颗粒与粉料、粉料与少量液体的混合，广泛应用于化工、染料、颜料、农药、兽药、医药、塑料及助剂等行业。该机对混合物适应性广，对热敏性物料不会产生过热，对颗粒物料不会产生磨碎，压溃，对比重悬殊和粒度不同的物料组成的混合不会产生分层、离析现象；对粗粉、细粉、纤维或片状物料的混合都有很好的适应性。

本机根据用户需要可配备加重型、真空型、防爆型、加温冷却型（夹套式）。

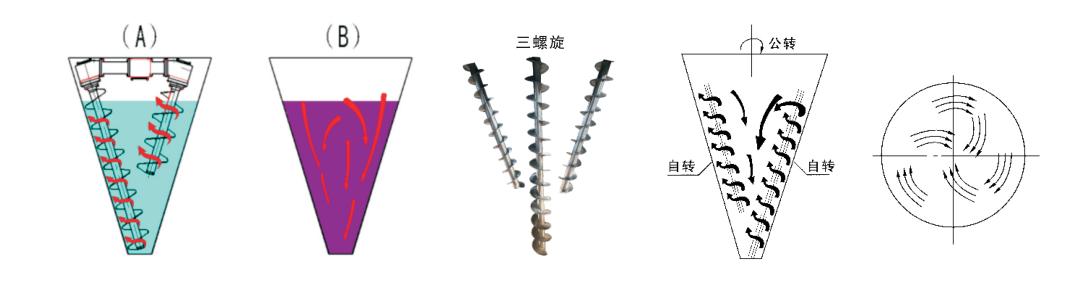

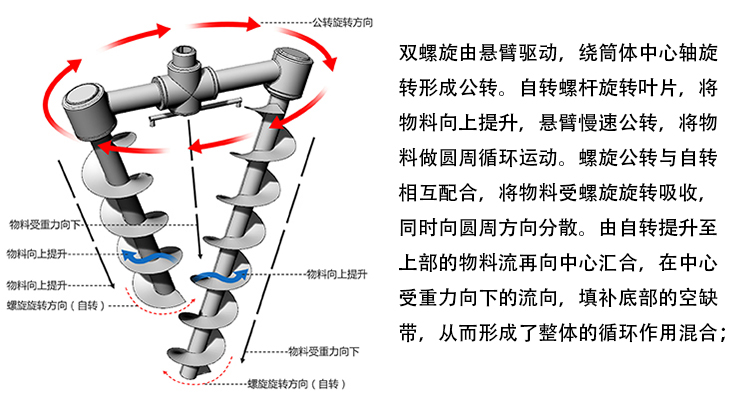

物料在双螺旋锥形混合机内翻动示意图

混合机二条非对称长短螺旋的快速自转，将物料向上提升，形成二股沿筒壁自下向上的螺柱形物料流。

转臂带动螺杆的公转运动，使螺旋外的物料不同程度地进入螺柱包络线内，一部分物料不同被错位提升，另一部分物料又被抛出螺柱，从而达到全圆周方位物料的不断更新扩散，被提升到上部的二股物料，再向中心凹穴汇合二股物料汇合，并形成一股向下的物料流动，补充了底部物料空穴，从而形成对流循环的多重混合效果。

由于上述运动的复合，使物料在较短的时间内获得了均匀混合，混合精度高。

需要混合的工作液体由接头输入，经过管路、喷头，均匀喷洒在筒体中运动的物料内。

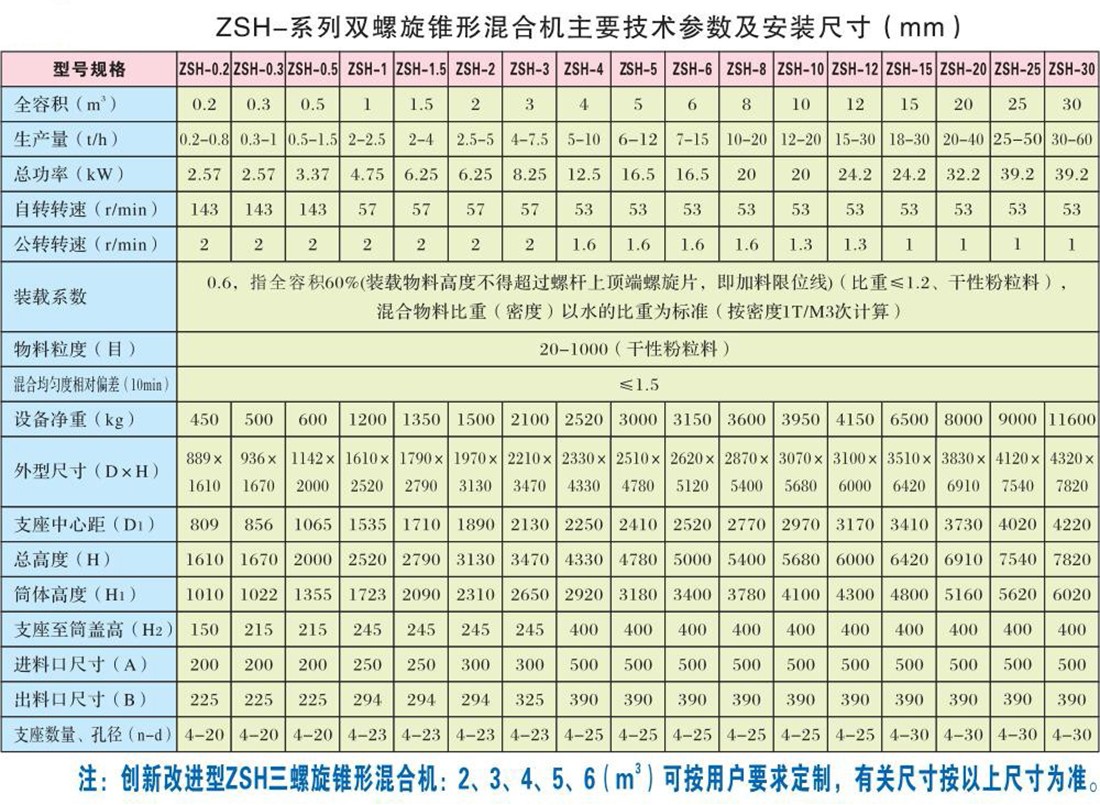

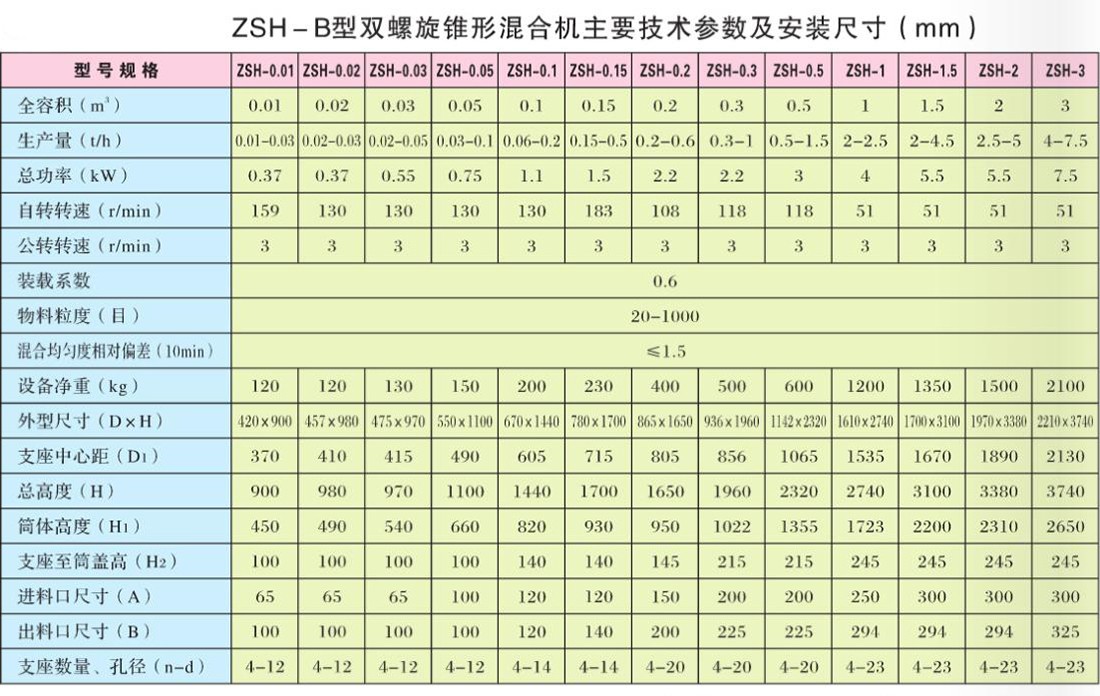

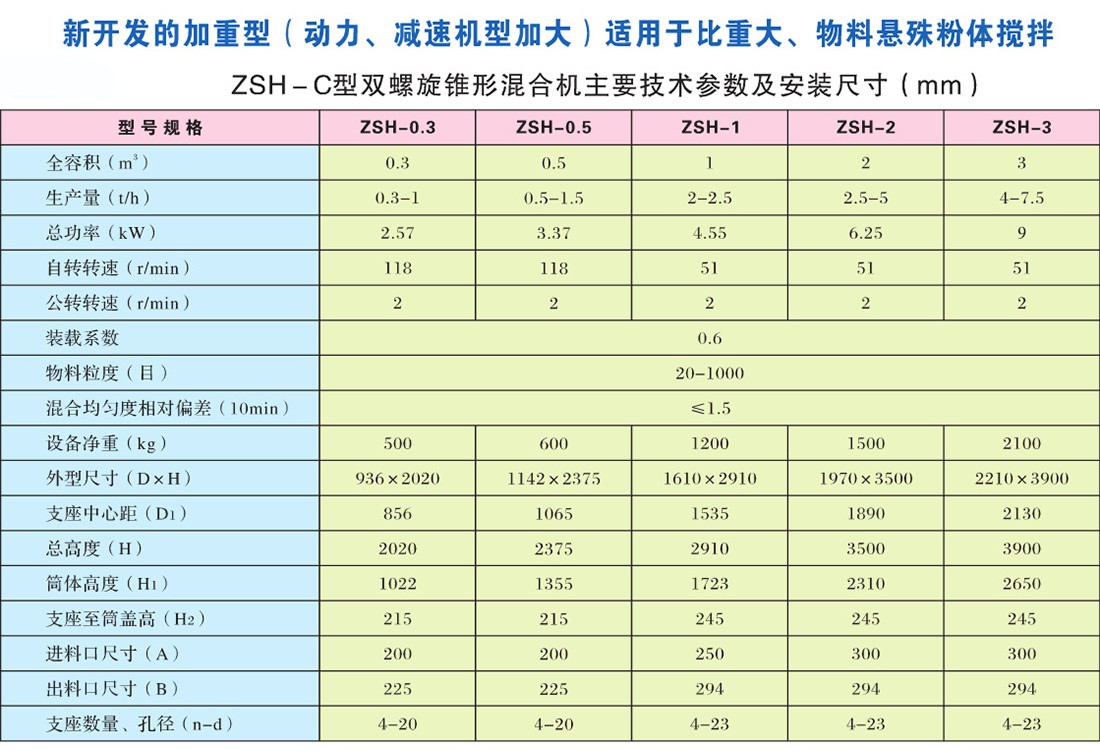

注：因设备改进或客户定制，表内参数与产品不一致时，以实物为准。

A、设备的外观处理与选材制作:

筒体外观处理分为：滚花（常规）、喷漆、拉丝、镜面与喷砂，选材时区分混合部分金属材料类别，不锈钢用“P”、碳钢用“C”、筒体内部抛光数值基本为Ra1.6（常规），筒体内部也可喷涂碳化钨，特氟龙等耐腐材料。有关要求在订货时提出说明。

设备材质可选用碳钢C、不锈钢P,304、321、316L等，不同的材质也可互相结合以达到理想的组合效果。

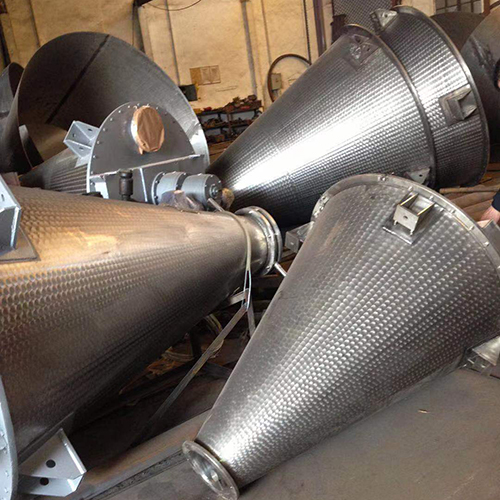

滚花（常规）

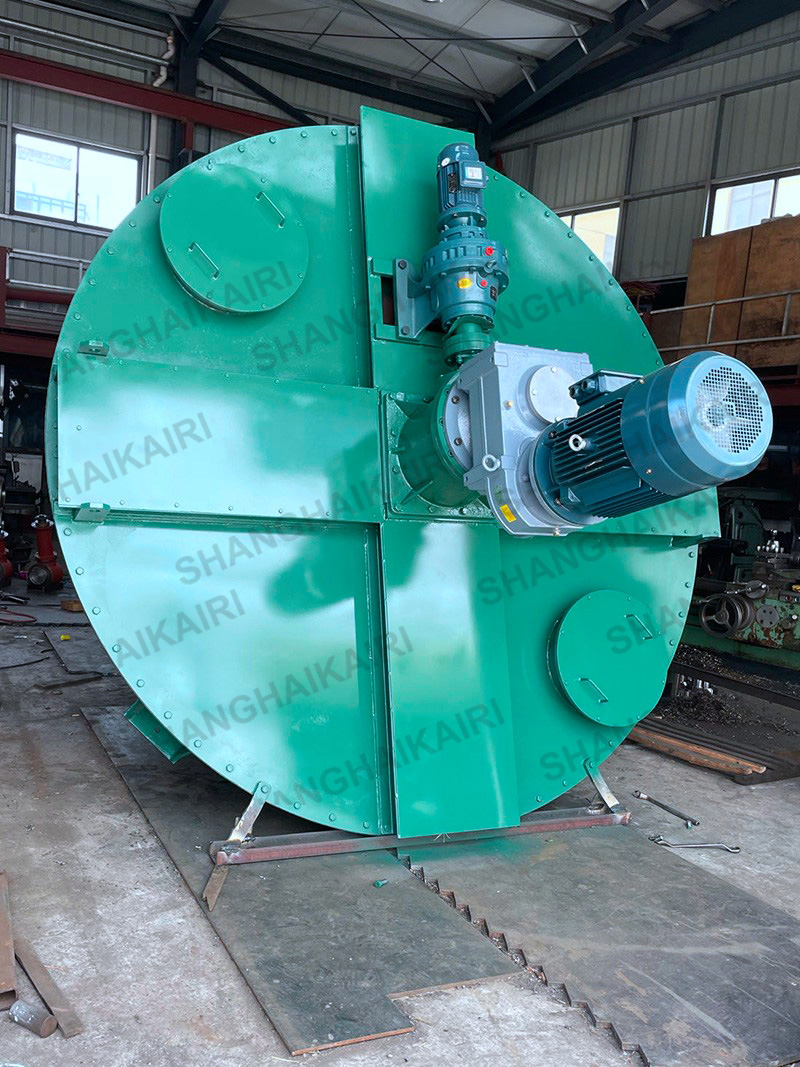

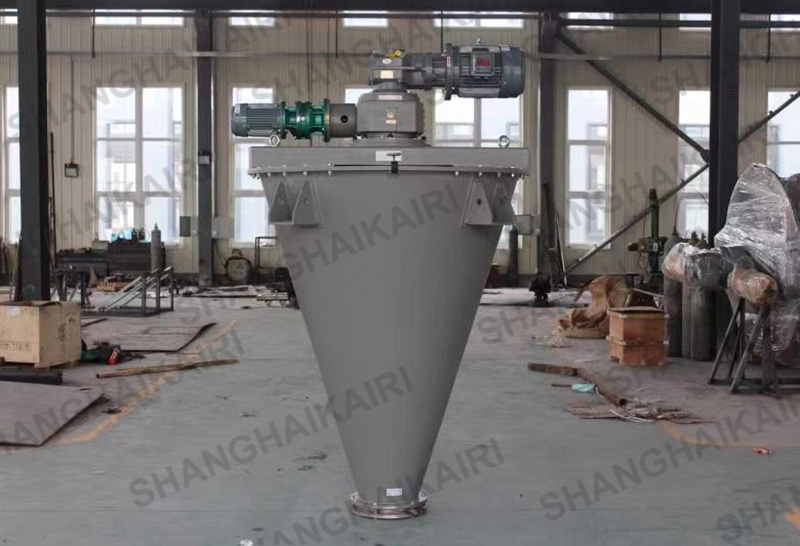

喷漆处理

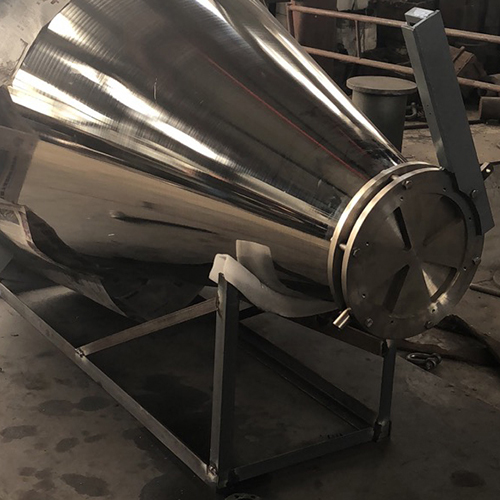

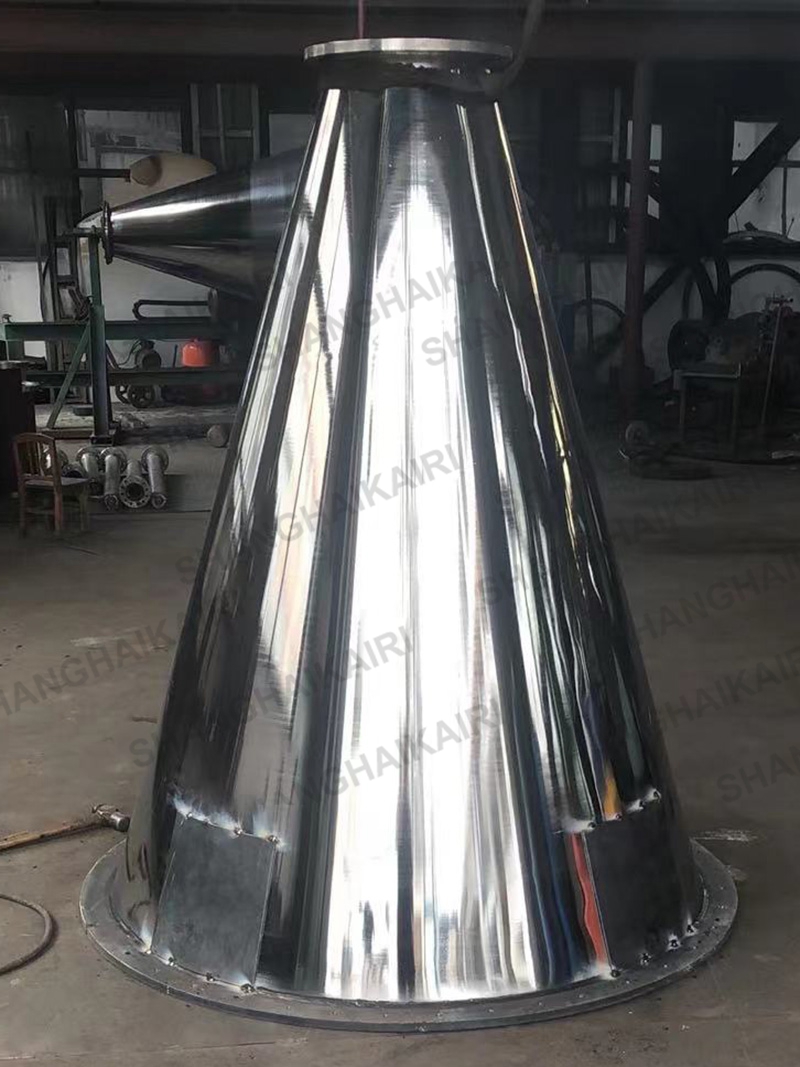

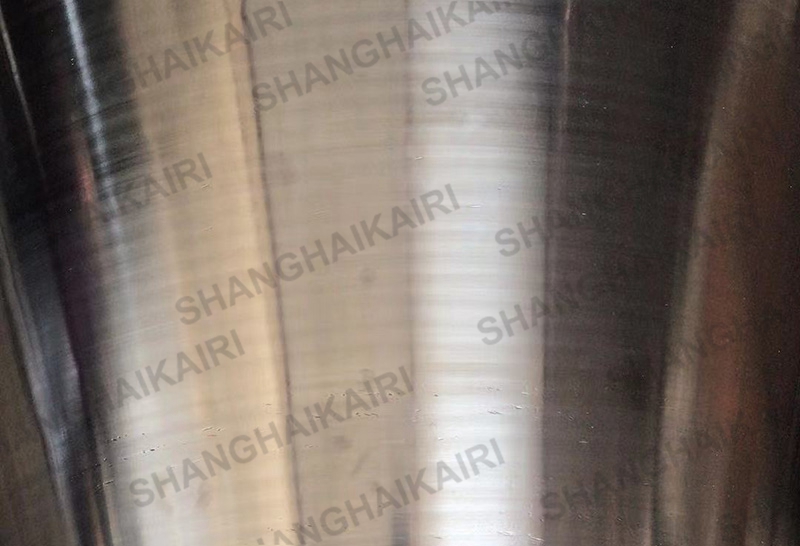

筒体外内部抛光Ra1.6(常规）

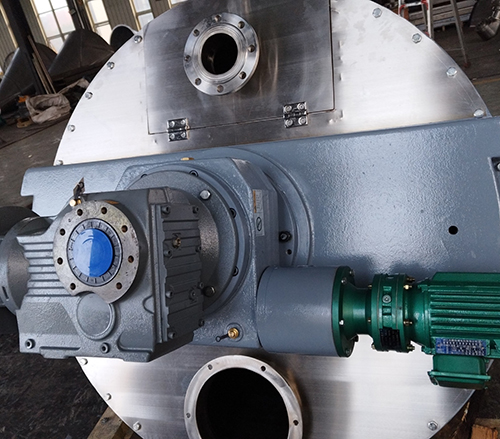

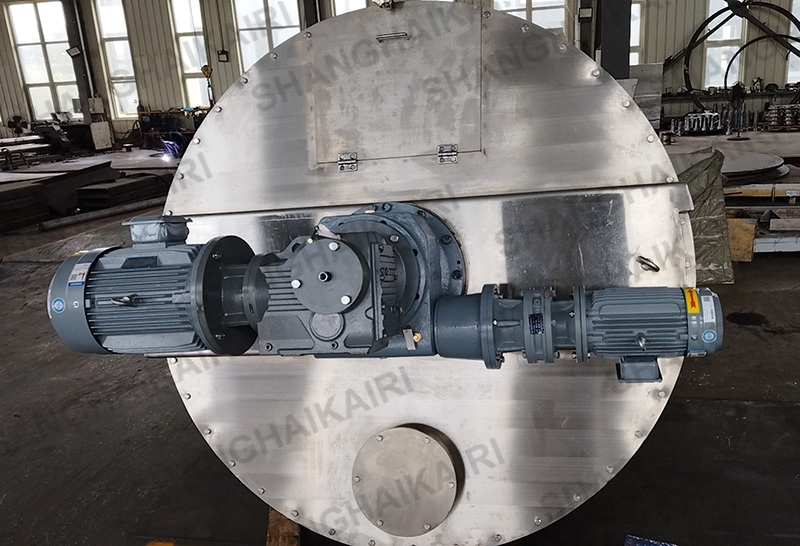

B、驱动装置：

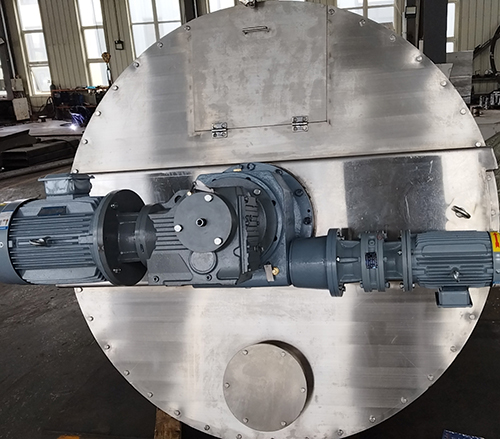

锥形双螺旋混合机可根据混合物料的堆积密度、粒目等因素，选择理想的驱动方式，传动减速机采用：摆线针轮、齿轮与摆线针轮、双蜗轮、齿轮与蜗轮、齿轮与齿轮等。电机可配：普通电机、防爆电机、变频电机等。

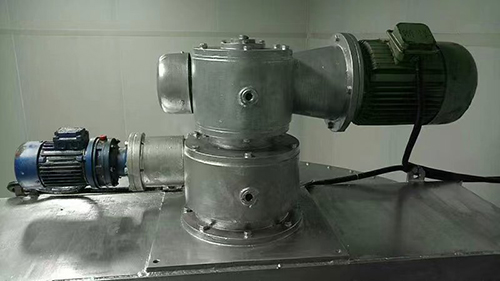

蜗轮蜗杆减速机（0.3m³-3m³）

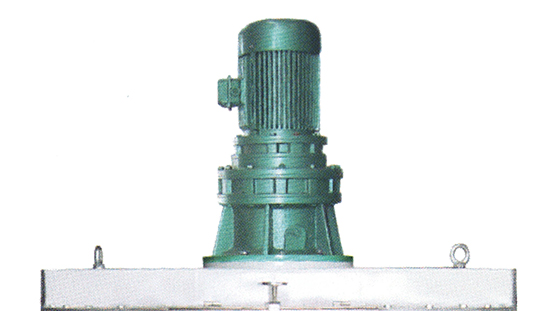

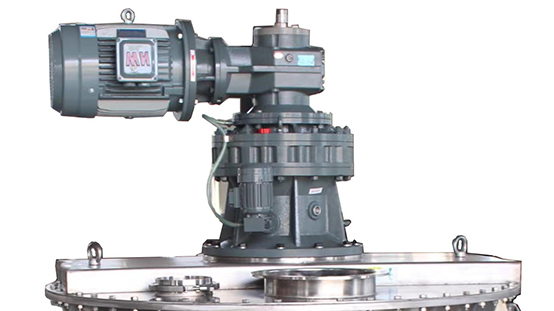

摆线针轮减速机（0.08m³-10m³）
齿轮与摆线减速机（0.3m³-10m³）

C、出料方式：

混合机出厂时均配有梅花型转盘式错位阀，可控制放出料速度。大开门出料阀可快速的将物料从筒体内排出，按用户要求该机也可装配蝶阀、闸阀、球阀等国标阀门。出料阀的操作方式，手动用S、电动用J、气动用Q。

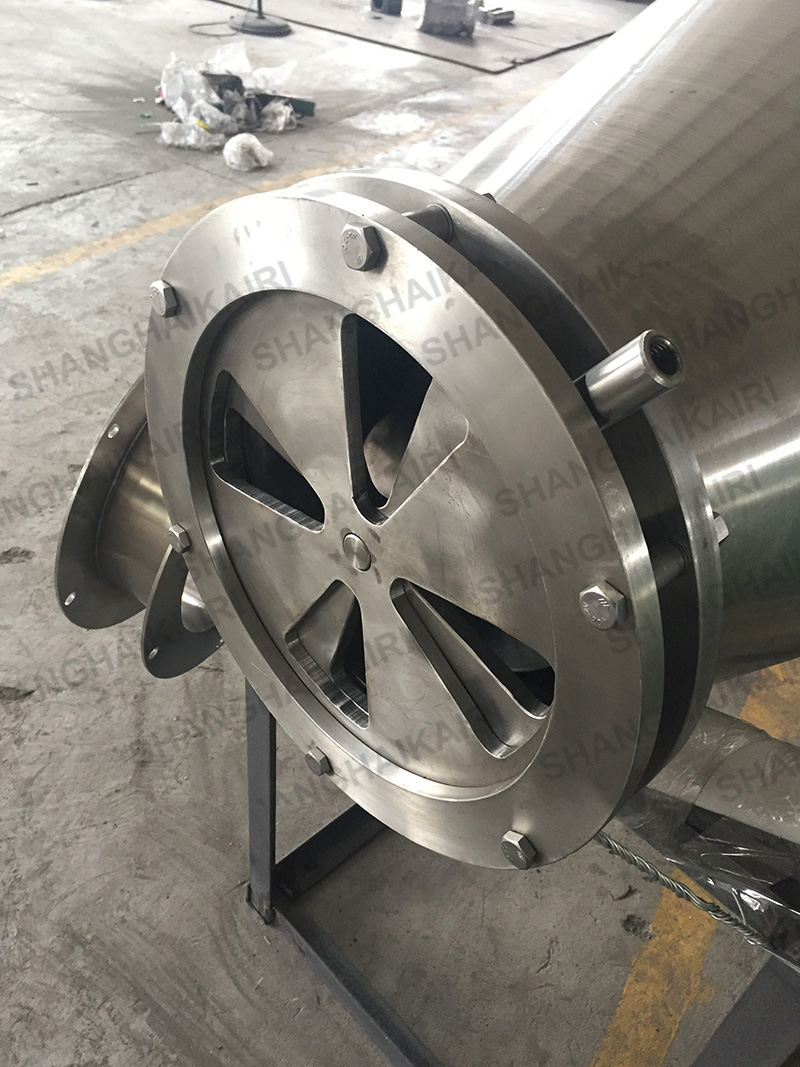

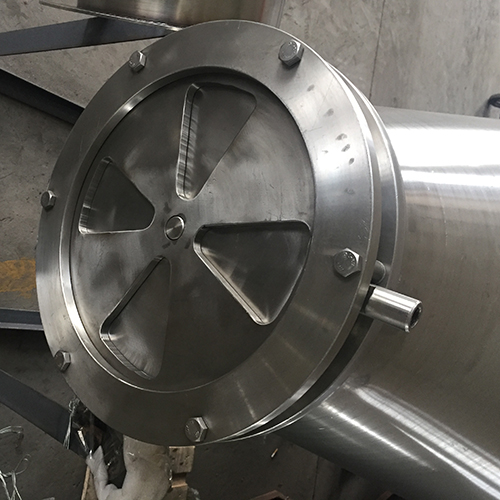

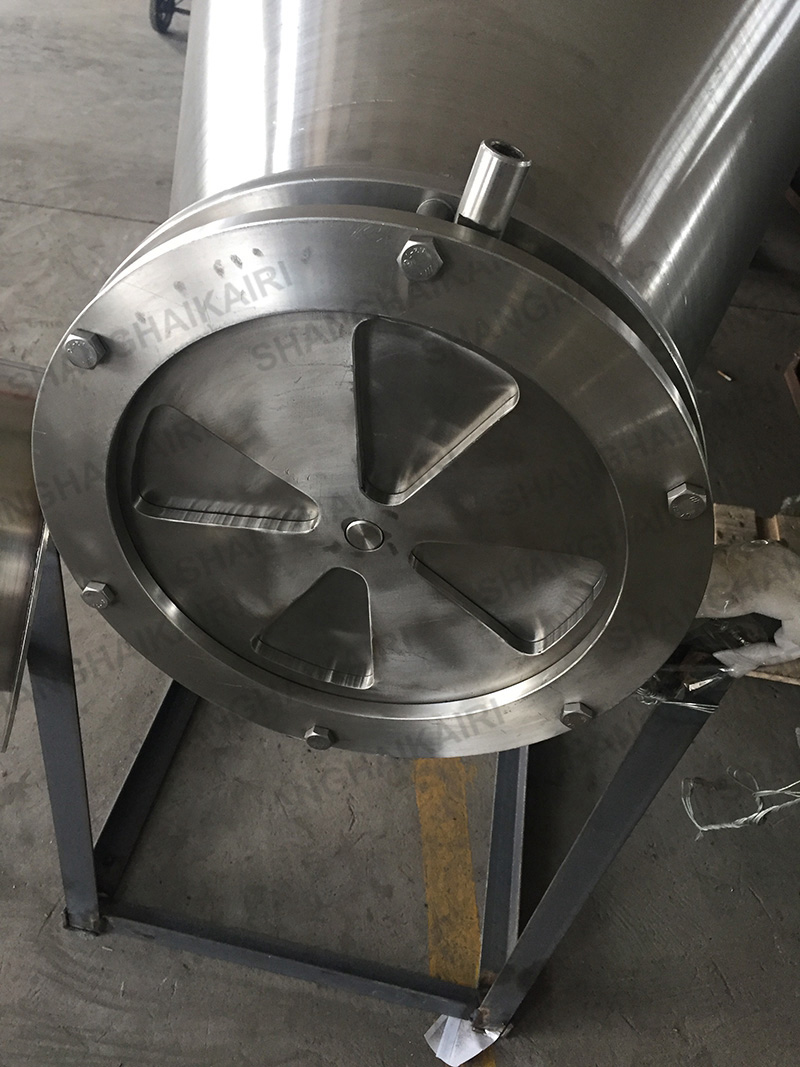

梅花阀（常规）

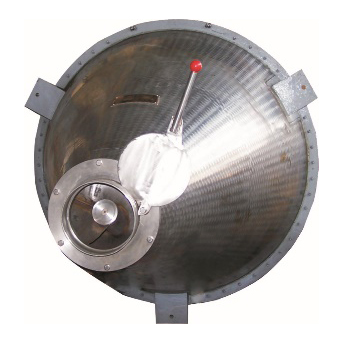

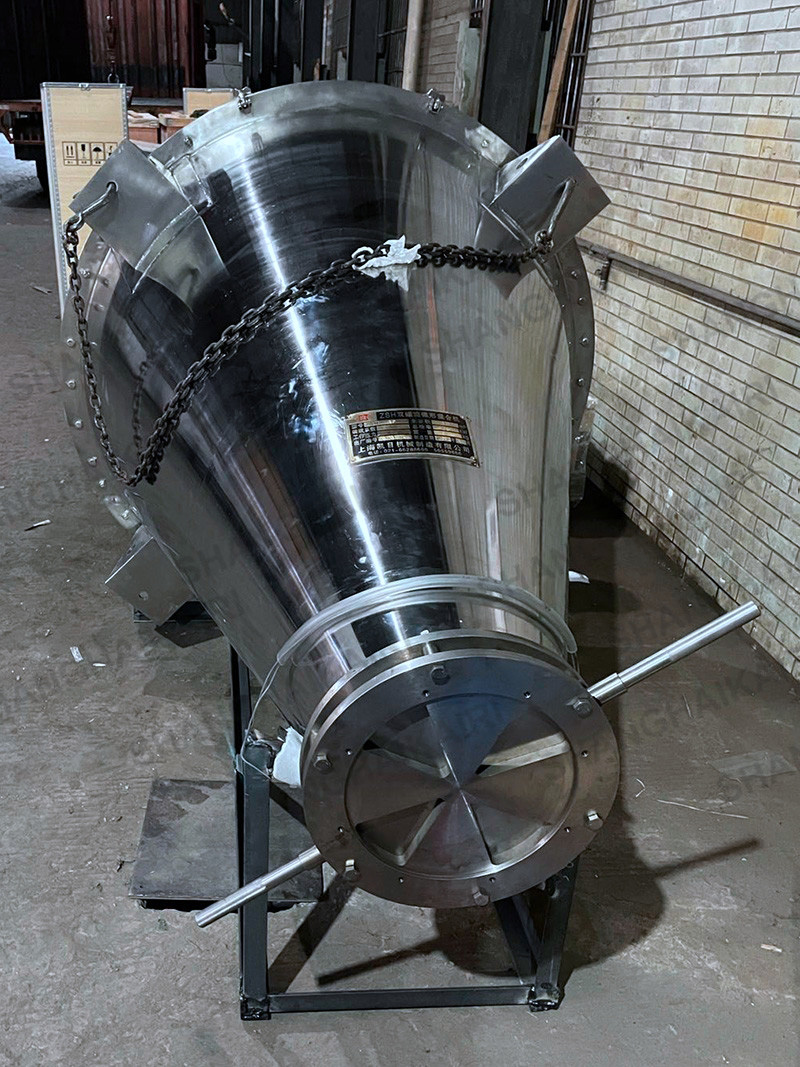

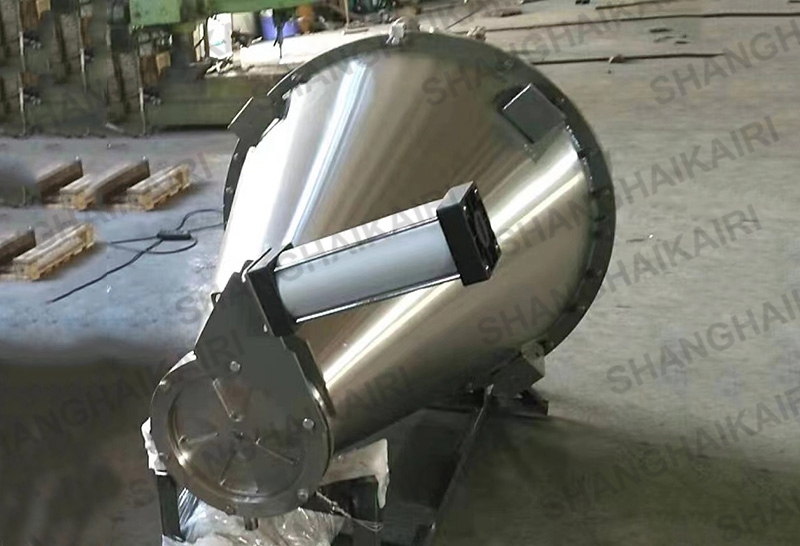

大开门出料阀

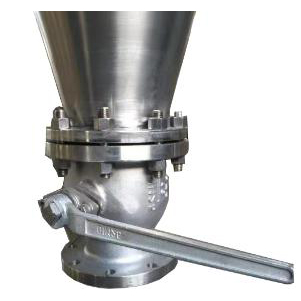

手动球阀

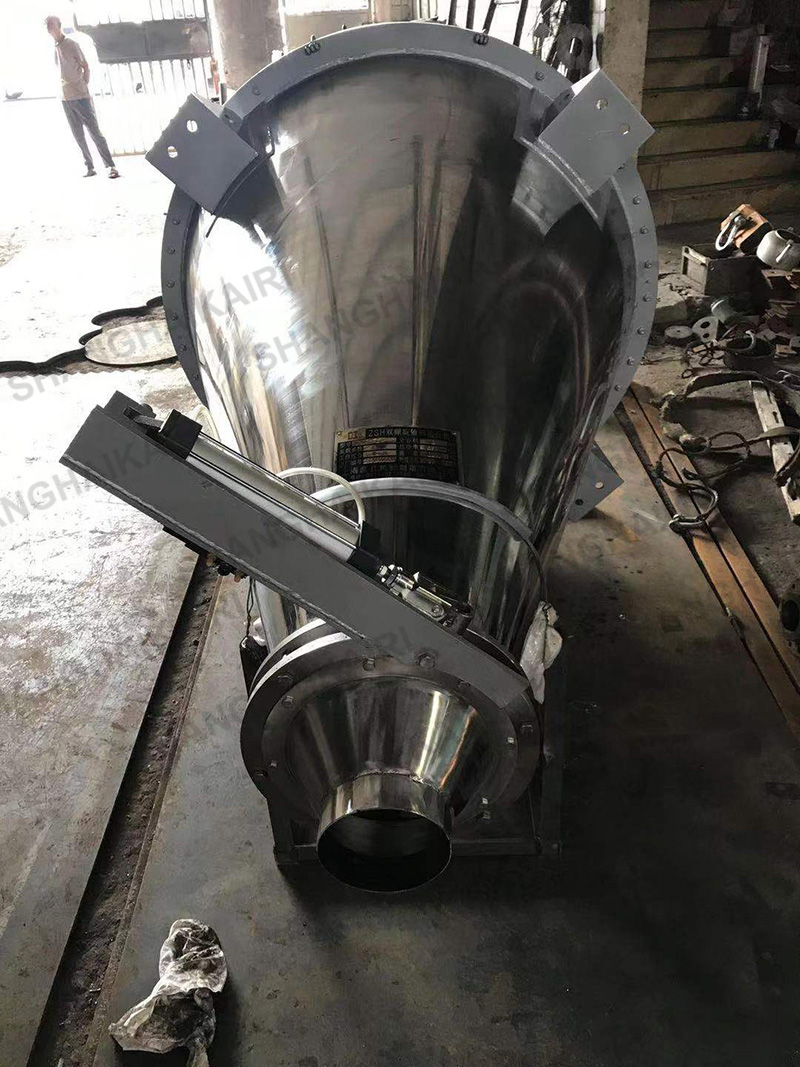

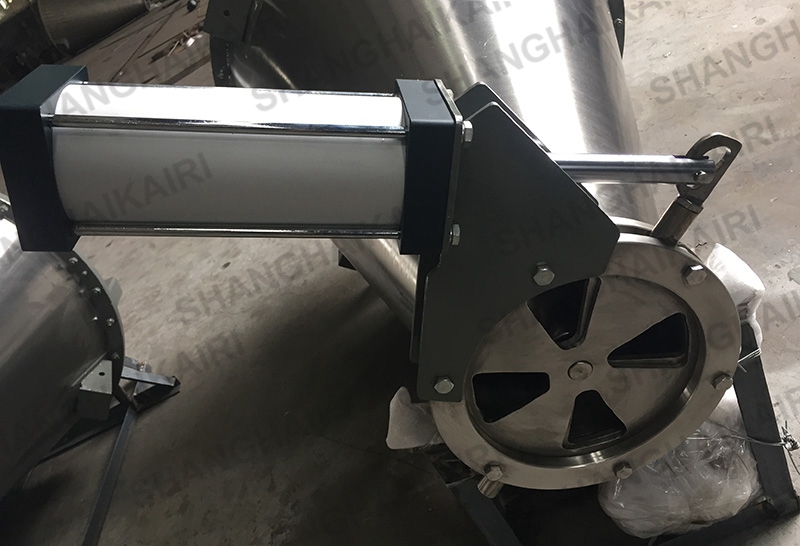

气动出料

D、开口布局

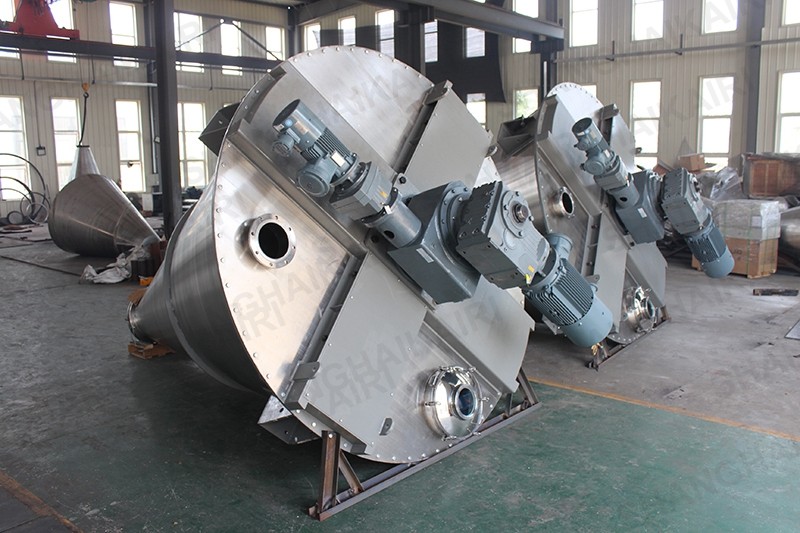

混合机筒盖上设有若干孔，供进料、观察、清洗、维修用，按照用户的不同要求进行改造：全开式、半开式翻盖、排气孔、除尘孔、国标法兰对接等。

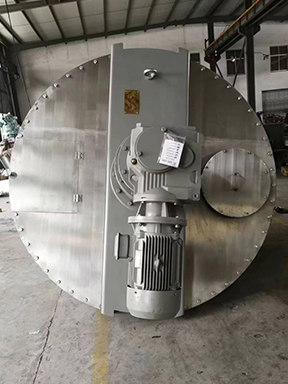

常规开口
国标法兰开口

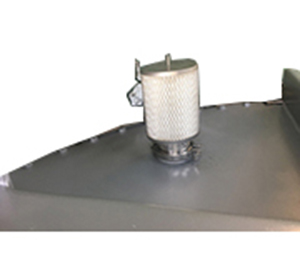

除尘口
客户要求开口

E、配套与定做

混合机可配备：电控箱、螺旋上料机、斗式上料机等。

本公司定制双螺旋混合机，常规筒体外进行夹套。一般可进行水蒸气加热及电热丝加热、水冷却等；以便客户对物料的温度进行控制。快速脱卸式方便客户，拆下筒体进行清洗。

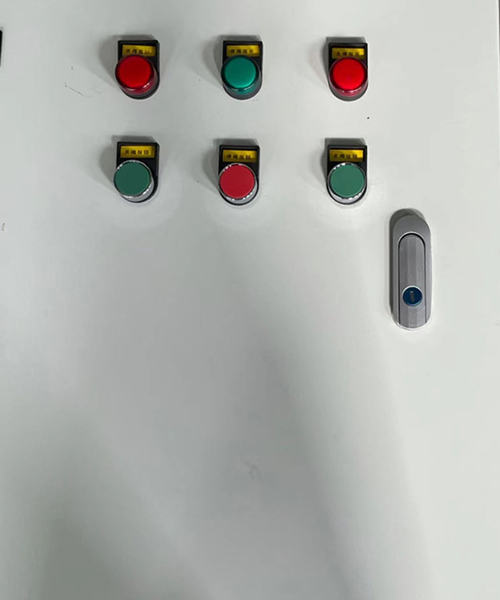

电控箱

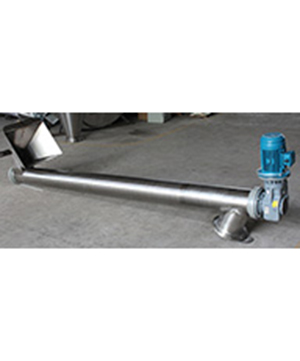

螺旋上料机

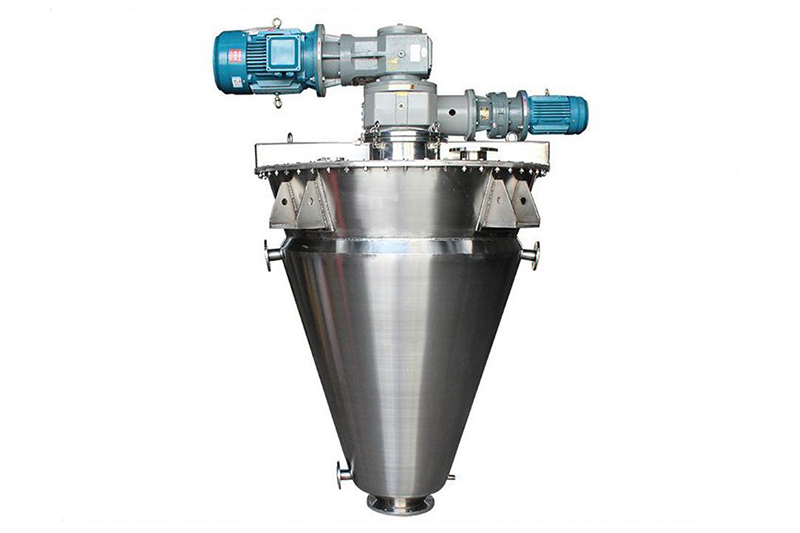

外加不锈钢套

上海凯日专注生产的凯日牌系列双螺旋锥形混合机，广泛应用于染料、钛白粉、明胶、纳米材料、科研、医药、农药、畜药、食品、乳制品、食品添加剂、香精、香料、果粉、方便面调料、酿造、食盐、碘盐、多品种盐、味精、调味粉、咖啡、饲料、饲料添加剂、预混料、浓缩料、化工、助剂、化肥、化学、生物、轻工、冶金、矿山、陶瓷、颜料、涂料、塑料、橡胶、碳素、水泥、外加剂、建材、耐火材料、砼添加剂、电池、锂电新材料、电子等各行各业中粉体与粉体混合，粉体中添加微量液体混合，液体与液体混合，液体与粉体；颗粒、片状、短纤维的组合性混合。对混合物适应性强，对过敏性物料不会产生过热、压馈、磨碎，对比重悬殊和粒度不同的物料的混合不会产生分层、离析等现象。
